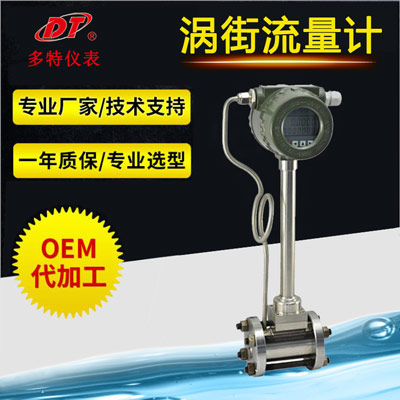

渦街流量計安裝細則
1.管路支撐：盡可能將本蒸汽流量計安裝在振動較小的地區，當管路振動很大的地區，解決管道施工支撐
2.安裝方位：假如管路自始至終填滿液體，那麼管路就可以豎直安裝或作一切視角的安裝。
3.臨接管路：臨接管路的內徑務必稍超過蒸汽流量計的內徑。
4.縮管：針對縮管，要確保其上下游側的接管長短應*少為5D，其中下游側的接管段距離也應*少為5D。
5.擴管：針對擴管，要確保其上下游側的接管段距離應*少為10 D，其中下游側的接管段距離也應*少為5D。
6.彎頭：針對每一段彎頭，要確保其上下游側的接管段距離*少為10 D，其中下游測的接管段距離應*少為5D
7.閘閥部位和接管段距離：閘閥應當按扎在蒸汽流量計的中下游。假如閘閥一定要安裝在蒸汽流量計的上下游，那麼要確保上下游的接管段距離*少在20 D之上，中下游的接管段距離應*少在5D。
8.脈動飲料流危害：在應用活塞機或羅次式的鼓風機電機或空氣壓縮機的氣體管道上或是應用活塞機或柱塞泵式泵的髙壓液體管路上，液體很有可能會產生震動。這類狀況下，在蒸汽流量計的上下游安裝閘閥。如果是沒法防止的液體震動，可在蒸汽流量計的上下游安裝一個脈動飲料流衰減器，如節流閥板或澎漲段等。
9.活塞機泵或柱塞泵式泵：上下游安裝一個儲能器，以降低液體震動。
10.閘閥部位：應用T型管時，在蒸汽流量計的上下游安裝閘閥可防止脈動飲料壓的危害。
11.測壓孔和溫度測量孔：必須測壓時，將測壓孔設定在旋渦流量計的中下游的3D～7D中間的地區；必須溫度測量時，將溫度測量孔設定在離測壓點中下游的1D～3D中間的地區。
12.密封墊圈：不必將密封墊圈突顯到管路中，不然將使讀值有偏差，即便是夾緊型的YEW FL O，還要應用帶地腳螺栓孔的密封墊，當應用螺旋的密封墊圈（沒有地腳螺栓孔的）時，要在生產制造密封墊圈工廠訂制，由于對一些規格型號的法蘭盤而言，規范的規格不一定可用。
13.隔熱保溫：安裝一體蒸汽流量計或分離出來型感應器或?qū)\輸高溫總流量的管路包囊保溫材料時，切不能用保溫材料把轉化器支撐架包囊起來。
14.清洗管道：對新安裝的管路或檢修過的管路，在運作前應開展清理，沖走管路內的銹跡，污垢，沉渣和淤泥。在清洗時，流水要穿過旁通閥管路，以防毀壞蒸汽流量計。要是沒有旁通閥管，那麼暫裝一根短管來替代蒸汽流量計。
