氮氣流量計

概述

一、產品概述

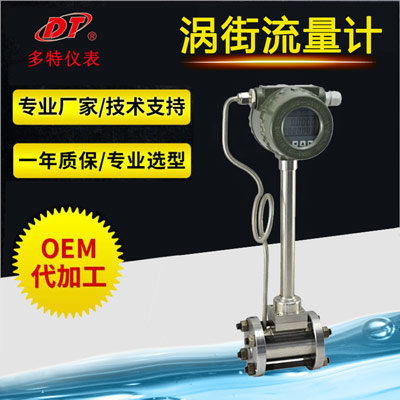

氮氣流量計（也叫渦街流量計）是一種采用壓電晶體作為檢測元件，輸出與流量成正比的標準信號的流量儀表。該儀表可以直接與智能流量積算儀配套使用，也可以與計算機及集散系統配套使用，對不同介質的流量參數進行測量。該儀表根據流體渦街的檢測原理，其檢測渦街的壓電晶體不與介質接觸，儀表具有結構簡單、通用性好和穩定性高的特點.智能渦街流量計可用于各種氣體、液體和蒸汽的流量檢測及計量。

二、工作原理

氧氣流量計的基本原理是卡門渦街原理,即“渦街旋渦分離頻率與流速成正比”。

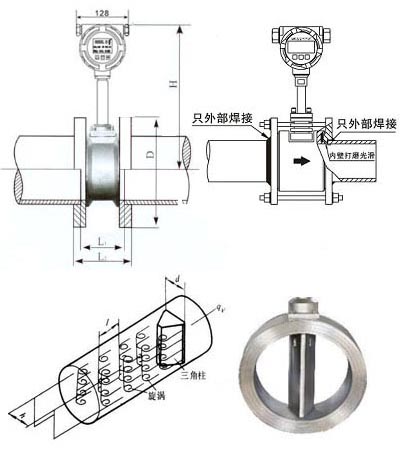

流量計流通本體直徑與儀表的公稱口徑基本相同。如圖一所示,流通本體內插入有一個近似為等腰三角形的柱體,柱體的軸線與被測介質流動方向垂直,底面迎向流體，當被測介質流過柱體時,在柱體兩側交替產生旋渦,旋渦不斷產生和分離,在柱體下游便形成了交錯排列的兩列旋渦，即“渦街”。理論分析和實驗已證明,旋渦分離的頻率與柱側介質流速成正比。

f=(sr*V)/d

式中:

ｆ── 柱體側旋渦分離的頻率(Ｈｚ);

Ｖ── 柱側流速(ｍ/ｓ);

ｄ── 柱體迎流面寬度(ｍ);

Ｓr ── 斯特勞哈爾數。是一個取決于柱體斷面形狀而與流體性質和流速大小基本無關的常數。

三、流量范圍表

表1、液體與氣體(單位：m3/h)

通徑（DN）	液體流量范圍（m3/h）	輸出頻率范圍（Hz）	氣體流量范圍（m3/h）	輸出頻率范圍（Hz）
15	1.2～6.2	90～900	5～25	265～2640
20	1.5～10	40～396	8～50	218～1982
25	1.6～16	32～325	10～70	172～1420
32	2～20	20～250	15～150	130～1350
40	2.5～25	13～130	22～220	115～1147
50	3.5～35	9～93	36～320	96～854
65	6～60	8～82	50～480	61～583
80	10～100	6～65	70～640	45～417
100	15～150	5～50	130～1100	43～367
125	25～250	5～47	200～1700	33～290
150	40～400	4～40	280～2240	27～221
200	80～800	3～33	580～4960	24～207
250	140～1400	3～26	970～8000	20～171
300	200～2000	2～22	1380～11000	17～136
